深圳世茂深港国际中心展示馆

设计类型:建筑设计-方案+施工图设计

设计单价:200元/平方米(仅供参考)

主创团队代表:孙乐浏览量:352

深圳世茂深港国际中心展示馆

项目名称:深圳世茂深港国际中心展示馆

项目地点:广东深圳

设计单价:¥200/㎡

建成年份:2019年

项目类型:商业

风格:其他

发布日期:2019-09-25


深圳世茂深港国际中心展示馆


螺旋卷轴与立体园林

传统国韵的当代演绎






/ 规划与概述 /

面向公众的第一张名片


世茂深港国际中心坐落于深圳龙岗的东部CBD,规划有超高层办公,商业综合体,高端公寓,顶奢酒店,文化展览等业态,将助力深圳吸纳来自香港的科技研发、总部经济、现代服务业等高端产业资源,推动深圳和香港深度合作,打造大湾区东部核心,其中心主塔或将成为中国地标高楼,旨在打造深圳天际线的一个崭新地标。

05 Project lacation.jpg

▲基地位置


06 Architectural rendering.jpg

▲总体规划

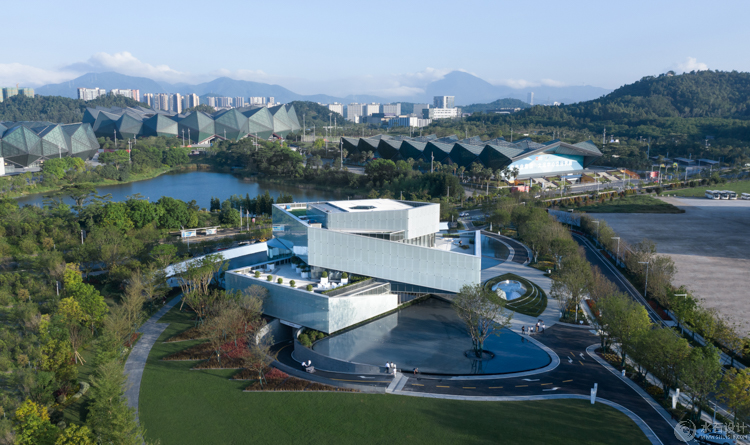

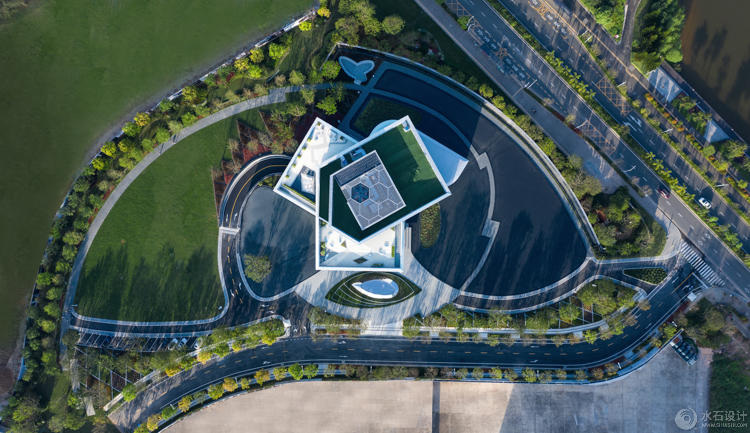

先期建成的展示中心面朝龙岗大运绿地公园,东侧迎向未来的超高层主塔,北侧紧邻中央绿地,西侧与景观山体遥相呼应,拥有得天独厚的景观与城市资源。展示中心将兼顾规划展示、商业营销、艺术展览、文化活动等功能,为城市片区注入新的活力,将成为深港国际中心面向公众的第一张名片。

04 Site plan.jpg

▲总平面图


Exhibition Center of Shimao Shenzhen-Hong Kong International Center (11).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (1).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (3).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (2).jpg



/ 建筑与环境 /

螺旋卷轴与立体园林


建筑设计以“传统国韵的当代演绎”为主旨,体现“螺旋卷轴(Spiral Scroll)”+“立体园林(Layered Gardens)”的核心概念:盘旋上升的建筑形体辅以LED透明屏幕,构成朦胧的宣纸画布,演绎山水长卷;不同层次与朝向的体量悬挑,形成多维度立体花园,呼应四面八方的景致。二者结合,力求打造具有丰富文化底蕴的展示艺廊。


▲设计理念


▲形体生成


▲实体模型研究

Exhibition Center of Shimao Shenzhen-Hong Kong International Center (28).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (6).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (13).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (7).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (14).jpg

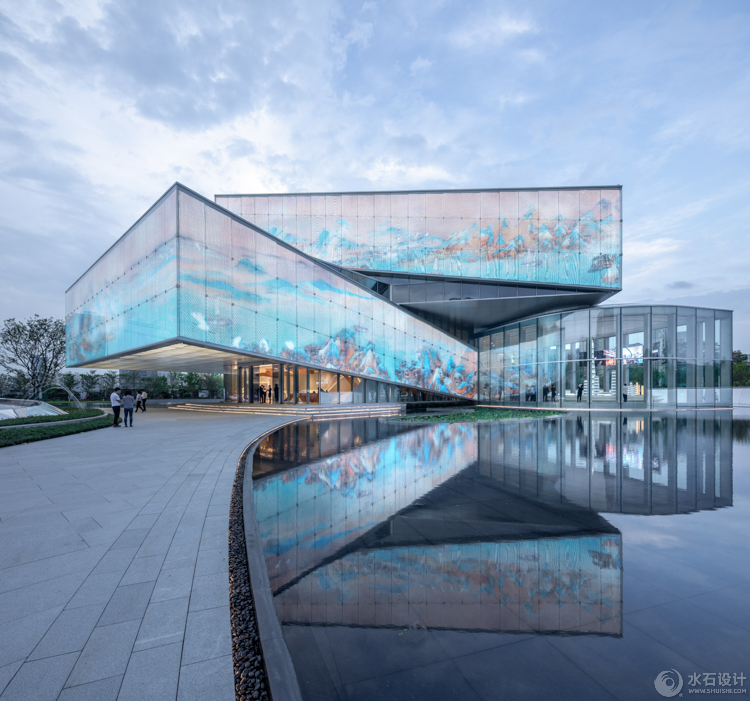

艺廊漂浮于水镜之上,浮光掠影,相映成趣,富有张力的形体逐层悬挑,变幻朝向,与周边场域交相辉映。“螺旋卷轴”顺势环绕,盘旋上升,在不同时段的光影变幻下营造出朦胧、静谧,或恢宏、磅礴的建筑氛围。核心展览空间“水晶展厅”嵌入其中,温润剔透,彰显着公共开放的艺术调性。

Exhibition Center of Shimao Shenzhen-Hong Kong International Center (27).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (9).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (12).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (18).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (5).jpg

跟随建筑旋转出挑的景观露台构成“立体园林”,旨在营造空中游园体验,形成室内外的气质延续。

Exhibition Center of Shimao Shenzhen-Hong Kong International Center (24).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (30).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (31).jpg


/ 结构与形态 /

逐级悬挑,自由灵动


建筑主体采用钢框架悬挑结构,二三层悬臂桁架围绕中心六边形框架筒逐级悬挑,最大出挑18米,充分展现建筑张力美感。六边形框架筒由六根角部钢柱与三根跨度30米的钢梁支撑,中心区域上下贯通,引入自然光线,营造精神空间“六合厅”。“水晶展厅”结构自成体系,钢竖梃沿外缘均匀分布,承担来自展厅金属屋顶与玻璃幕墙的荷载,实现跨度33x18米的无柱展览空间,自由灵活,视线通透。

Exhibition Center of Shimao Shenzhen-Hong Kong International Center (11).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (16).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (15).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (18).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (29).jpg640.gif


/ 材料与视觉 /

变幻的光影,流动的艺术


“螺旋卷轴”采用双层幕墙体系,内层性能幕墙紧随功能布局,外层形态幕墙结合悬挑形体盘旋上升,中间空腔内置“LED透明屏”多媒体系统。


▲模型灯光模拟


▲实景灯光演变

Exhibition Center of Shimao Shenzhen-Hong Kong International Center (3).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (3).jpg

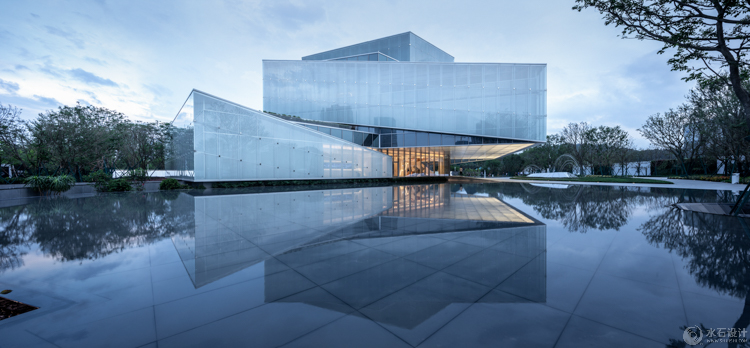

▲白天,点釉玻璃呈现宣纸般朦胧雅致的气质

Exhibition Center of Shimao Shenzhen-Hong Kong International Center (16).jpg

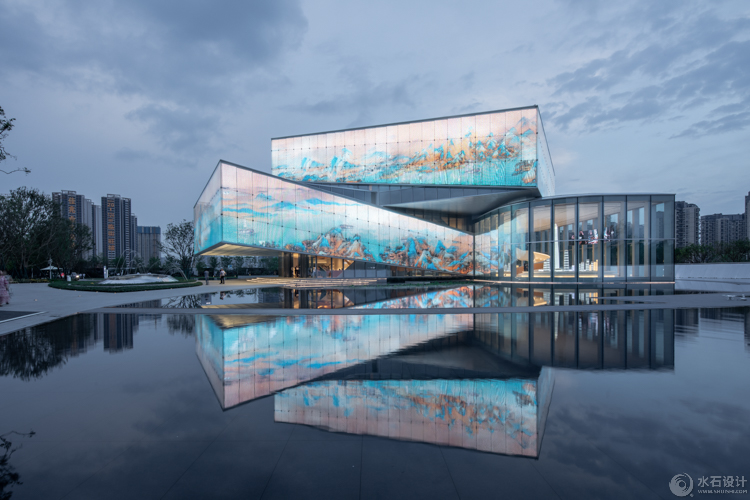

▲黄昏,建筑与天色共璀璨

Exhibition Center of Shimao Shenzhen-Hong Kong International Center (17).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (8).jpg


▲傍晚,动态山水长卷旋绕建筑周圈,恢弘而激荡

Exhibition Center of Shimao Shenzhen-Hong Kong International Center (19).jpg



▲夜晚,温和的泛光模式使建筑归隐自然


双层幕墙外侧为50%覆盖率的超白点釉玻璃装饰幕墙,内侧为中灰色玻璃性能幕墙,双层幕墙之间留出70厘米宽连续空腔,内部安装P25分辨率的LED透明屏,不影响室内视线的同时,可清晰演绎多媒体画面。双层幕墙之间采用点支式连接构件,外侧点釉玻璃采用透明胶缝,将装饰幕墙对画面的影响降低到最小。为满足屏体运行散热需求,幕墙底端为穿孔铝板,顶部加双层防雨百叶,满足防水的同时也能做到自然通风。


▲细部设计模型 1:10

06 Facade detail.jpg

▲节点构造大样



/ 景观与室内 /

以水为幕,含蓄多姿


景观设计以水为幕,将场地的清美无限延展,浮光掠过,含蓄多姿;水晶展厅漂浮其上,煜煜生辉,静谧的文墨意境使人心绪祥和。夜幕降临,水面又转化为独一无二的绚丽舞台,与“螺旋卷轴”交相辉映,点亮城市夜空。

Exhibition Center of Shimao Shenzhen-Hong Kong International Center (10).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (25).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (26).jpg



室内延续建筑理念,演绎金色画卷贯穿始终;中心“六合厅”通过镜面不锈钢材质映衬出五光十色的变幻空间,饶有情趣。

Exhibition Center of Shimao Shenzhen-Hong Kong International Center (23).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (22).jpgExhibition Center of Shimao Shenzhen-Hong Kong International Center (21).jpg


技术图纸

01 1F Plan.jpg

▲一层平面图

02 2F Plan.jpg

▲二层平面图

03 3F Plan.jpg

▲三层平面图

04 South elevation.jpg

▲立面图


05 Section.jpg

▲剖面图


(大区在建过程中,即将呈现,敬请期待更多精彩)


项目名称:深圳世茂深港国际中心展示馆

项目规模:一期:22.8万㎡,展示馆:6000㎡

设计时间:2018-2019年

建成时间:2019年

设计内容:建筑全过程设计

设计单位:水石设计

业主单位:世茂集团

建筑设计:商业公建设计部、城市再生中心

施工图设计:水石工程

设计顾问:沈禾

方案团队:孙乐、姚中、潘鑫源、刘龄书、王伟实、陈鑫、李玉英、刘铁柱

施工图团队:李斌、金江成、朱华军、杜侠伟、余钢、李玉卿、李晖、刘潇、王克斌、殷金

景观设计:贝尔高林国际

室内设计:孙文设计事务所

幕墙顾问:弗思特工程咨询有限公司

灯光顾问:谱迪设计

标识设计:本质设计

照片摄影:林绿

航拍视频:林绿、刘凯

视频剪辑:孙乐
